在國產半導體替代進程中，存儲芯片的選擇直接影響終端產品的性能與成本。凱芯科技Cascadeteq推出的高速低功耗國產PSRAM，為需要兼顧速度與功耗的嵌入式系統提供了可靠方案。其中，CSS1604L作為16Mb容量的代表型號，憑借SPI/QPI簡化接口、自刷新機制和寬溫工作能力，正逐步成為物聯網、可穿戴設備及便攜終端的國產替代新選擇。

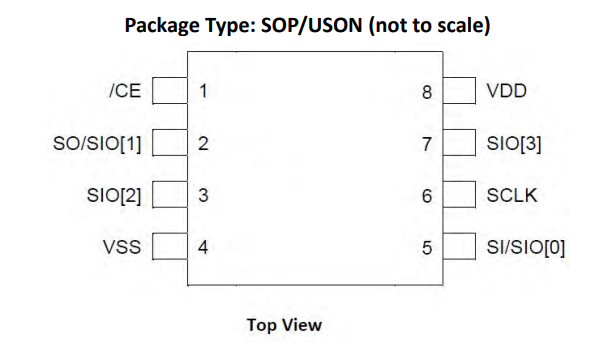

PSRAM國產替代CSS1604L支持2.7V~3.6V單電源供電，完美兼容3.3V系統。它采用SPI或QPI工作模式，僅需4個數據引腳即可實現最高133MHz的時鐘速率（線性512字節突發，VDD=3.0V±10%）。PSRAM國產替代方案相比并行SRAM或DRAM，這種低引腳數設計大大降低了PCB布線復雜度，也減少了主控芯片的I/O占用。用戶還可通過寄存器配置16、32、64、512字節的突發長度，并利用回繞切換命令實現32字節回繞。輸出驅動為L(zhǎng)VCMOS，提供50Ω、100Ω、200Ω三檔可編程強度，方便匹配不同走線負載。


PSRAM內部組織為2M×8位（16Mb），地址范圍[20:0]共21位。頁面大小為512字節，最突出的特點是全內置自刷新機制——無需系統主控發送任何刷新指令，存儲陣列會自動完成數據保持。這不僅解放了主控軟件開銷，還保證了讀操作的高效率，特別適合電池供電且需要隨時響應的場景。


低功耗是PSRAM的核心優勢之一。在25°C室溫下，典型待機電流僅35µA；即便在85°C時也控制在150µA，105°C擴展溫度下最大待機電流為200µA。工作溫度提供標準（-40°C~85°C）和擴展（-40°C~105°C）兩個版本，能夠適應工業控制、戶外設備等嚴苛環境。


PSRAM國產替代芯片內置片內電壓傳感器，上電后當VDD穩定在最小值以上，需等待150µs并執行一次不小于50ns的復位操作。在此期間，時鐘保持低電平、片選拉高、數據引腳置低即可。完成初始化后，國產PSRAM芯片即刻進入高速讀寫狀態，無需復雜配置。


英尚微電子深耕半導體行業多年，代理多個存儲品牌，我們提供凱芯Cascadeteq全系列psram芯片解決方案，擁有豐富型號的國產PSRAM芯片，能夠滿足不同場景的特定需求，如需了解更多關于PSRAM國產芯片的選型信息，歡迎聯系英尚微獲取專業技術支持與產品咨詢服務。
