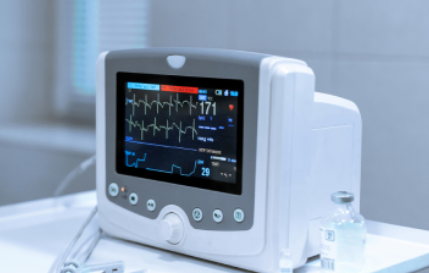

監護儀是一種用于病人用于持續監測患者生命體征的醫療設備，通過實時采集心率、血壓、血氧飽和度等生理參數，轉化為直觀的波形與數值，幫助醫護人員快速判斷患者狀況。而要實現精準采集，離不開高性能的ECG模擬前端。AFE956作為一款高度集成的生物電信號采集解決方案，正被越來越多醫療設備廠商關注，甚至可替代ADI的ADAS1000，成為12導、18導ECG監護儀的理想選擇。
模擬前端AFE956屬于AFE95x系列，是一款多通道、同步采樣的24位Δ-Σ模數轉換器（ADC），內置可編程增益放大器（PGA）、內部基準電壓源和板載振蕩器。它幾乎涵蓋了醫療心電圖（ECG）和腦電圖（EEG）應用所需的全部功能模塊。AFE956的每個通道都配有靈活的輸入復用器，可獨立連接內部測試信號、溫度傳感器或?qū)?lián)脫落檢測電路。同時，通過上拉/下拉電阻或激勵電流源，ECG模擬前端內部即可實現導聯斷開檢測，無需額外元件。模擬前端內置的三個放大器還能生成標準12導聯ECG所需的威爾遜中心終端（WCT），進一步提升了集成度。
ECG模擬前端AFE956采用6通道設計，每通道包含低噪聲PGA和高分辨率ADC，支持多種工作模式：高分辨率模式、低功耗模式等。在低功耗模式下，每通道功耗僅0.76mW，非常適合便攜或床旁監護設備。在信號質量方面，ECG模擬前端AFE956表現出色。輸入引入噪聲低至4µVpp（150Hz帶寬，增益6），輸入偏置電流僅100pA，共模抑制比（CMRR）高達120dB，確保在復雜環境下仍能穩定采集微弱心電信號?？删幊淘鲆嬷С?、2、3、4、6、8、12或24倍，靈活適配不同電極和信號強度。
AFE956在功能與性能上與ADI的ADAS1000高度兼容，支持SPI串行接口和菊花鏈，方便直接替換或升級現有設計。對于正在尋找ECG模擬前端的開發者而言，AFE956不僅提供了完整的模擬前端方案，還以更低功耗、更小尺寸和更高集成度，助力下一代醫療監護設備的快速落地。
